RR-8210 熱擴散式（TDP）植物莖桿液流自動監測系統
RR-8210熱擴散式（TDP）植物莖桿液流監測系統是根據熱擴散測定原理進行設計，包含兩針型探針和三針型探針。兩針型為兩根探針，上面的探針帶有加熱器；三針型為三根探針，中間的探針帶有加熱器。加熱探針采用恒定功率加熱，利用熱電偶測量上下探針的溫差，用采集系統及無線傳輸模塊自動采集數據并定期傳輸到數據中心，應用熱擴散原理及經驗系數計算植物莖桿液流速率，反映蒸騰及耗水情況。三針型探針還可測量反向液流。
- 產品概述
- 技術參數
- 日常維護
主要應用于林業樹木液流研究，反映樹木蒸騰耗水情況，為蒸騰/蒸散模型提供實測數據，也可以用來反演冠層氣孔導度。此外可以根據觀測數據進行區域擴展研究區域水資源分布及利用情況。
*該產品獲得國家重點研發專項“典型脆弱生態修復與保護研究”項目“生態系統關鍵參量監測設備研制與生態物聯網示范”的第一課題“生態系統水熱關鍵參量監測設備研制”的支持！
功能特點：
1. Granier原理設計，可以直接使用Granier推薦的計算公式進行數據分析處理；
2. 可間斷加熱，降低樹體損傷及儀器運行功耗
3. 系統安裝方便，軟件硬件操作簡單；
4. 獨家研制5mm微小探針，使測量細莖稈成為可能；
5. 三針型傳感器，可獲得樹體的絕對溫度與液流方向；
6. TDP探針直徑1.2mm，插入樹體對樹體影響小；
7. 系統帶LCD液晶顯示，存儲間隔1s～60min任意；
8. 可以根據需要選配多個傳感器，本系統最多可支持48個TDP傳感器；
9. 提供USB或RS232兩種接口模式，支持GPRS等多種無線網絡通訊功能。
該系統由數據采集器、TDP探針、可調穩壓器、時間控制器、隔熱及防輻射系統、防護機箱、交流供電系統、其他安裝附件及操作軟件等組成。可以選配GPRS無線傳輸及太陽能供電系統等。

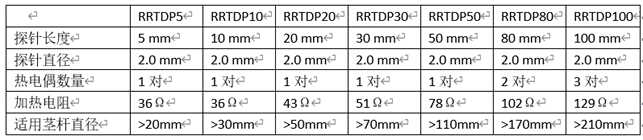

傳感器參數：
● 探針長度：20 ～ 80mm；
● 探針外徑： 1.8 ～ 2.1mm；
● 測溫點數：3~10點；
● 溫度分辨率：0.01℃；
● 加熱供電：1.2 ～ 10V；
● 功耗：0.05-0.1W；
● 分辨率：0.35μV；
● 測量誤差：±5%；
● 工作環境：-20 ～ 40℃。
1. 探針長度根據樹的邊材厚度進行選擇，一般探針長度小于等于邊材厚度，不能大于邊材厚度；
2. 加熱端與參考端在莖流最小時（夜間）的最大溫差不能超過7度；
3. 安裝時加熱端探針在上，參考端在下；
4. 安裝完成后需用防輻射膜將傳感器進行包裹，以避免外界環境對測量結果的影響。

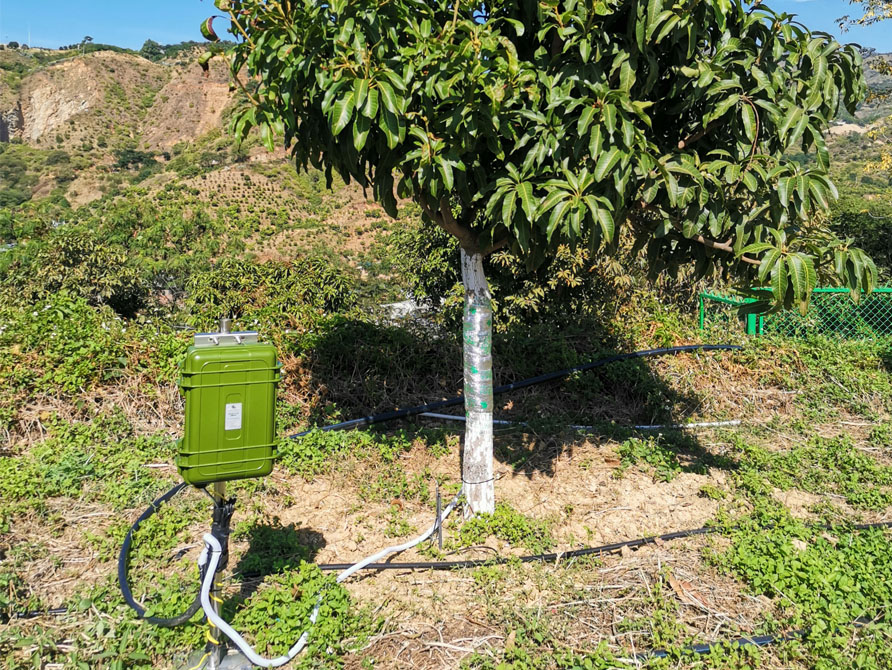

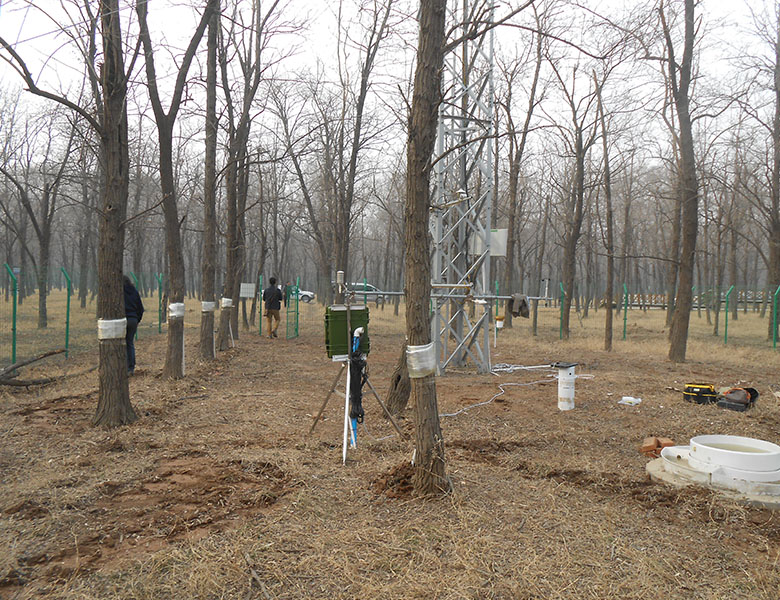

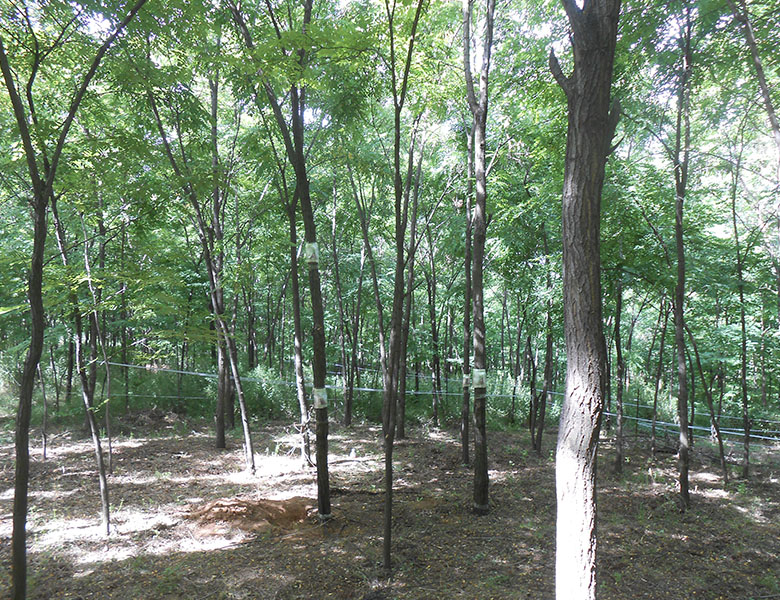

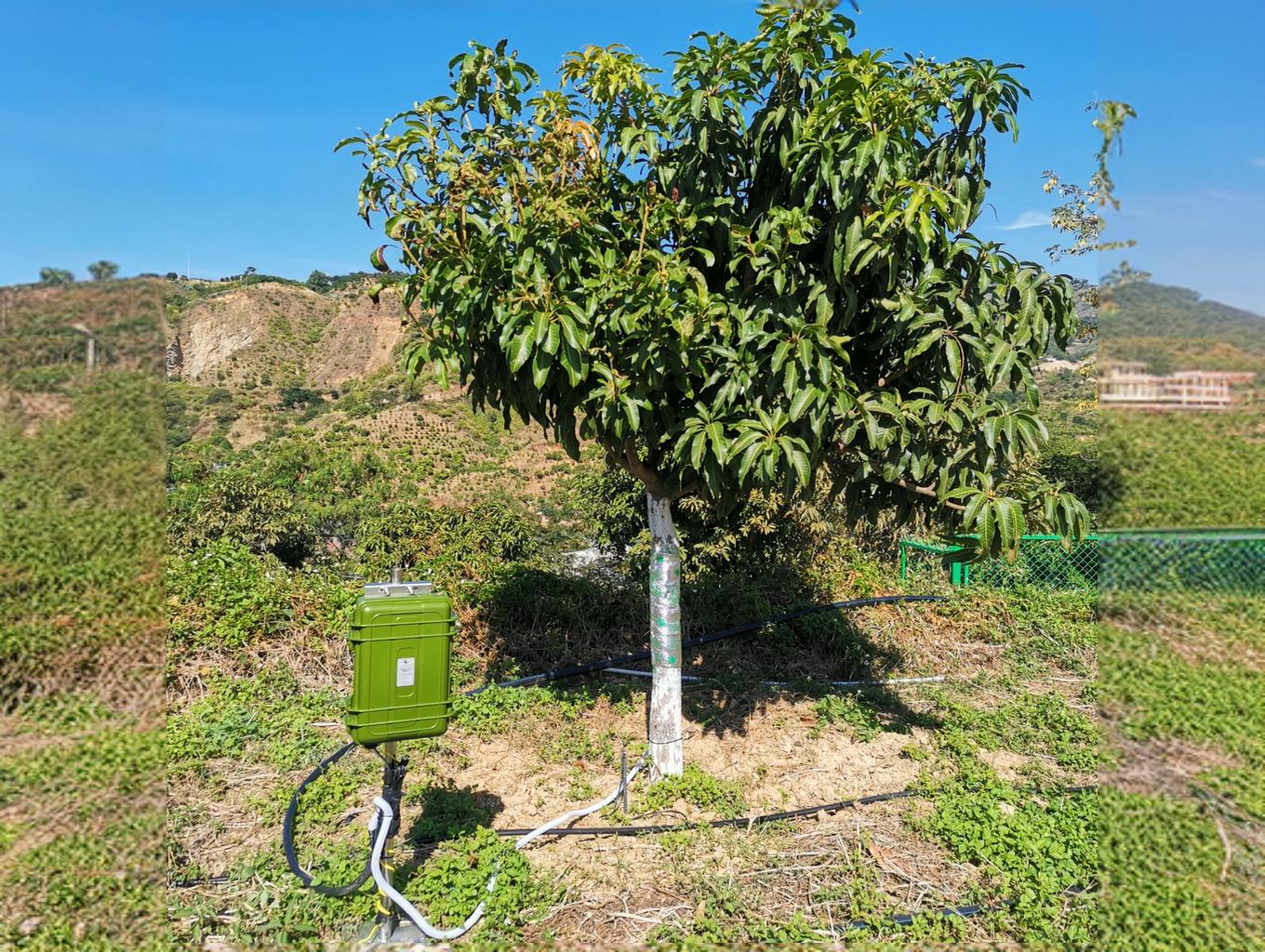

應用案例
攀枝花市農業科學院
山東林科院東營分院
廣西百色國家農業科技園區管理委員會
陜西西北農林資源與環境學院
