RR-9330 渦動相關通量自動監測系統
RR-9330渦動相關通量自動監測系統以渦度相關法原理為基礎，通過選用三維超聲風速傳感器、閉路CO2/H2O紅外氣體分析傳感器、數據質量控制軟件而設計的一款高精度、高性能、智能化的地表與大氣間能量和物質交換通量自動監測系統。監測的內容主要有：風速、溫度、水汽及CO2脈動值，通過微氣象學原理，可自動計算近地面摩擦風速、奧布霍夫長度、地表與大氣間的動量、感熱、潛熱及CO2通量。
- 產品概述
- 技術參數
- 日常維護
本系統廣泛應用于各種下墊面的地表通量、水循環、碳平衡的監測與研究
系統特點：
●采樣速度最高可達10HZ；
●可通過TCP/IP網絡、USB或RS232與計算機接口，支持4G/5G等多種無線網絡連接；
●用戶可以根據需要方便地把系統安裝在三角架或鐵塔的任何高度上；
●可使用太陽能供電系統供電，可在任何下墊面上使用。
系統主要包括：數據采集器1個，閉路渦度相關系統1套、凈輻射傳感器1個、紅外表面溫度傳感器1個、空氣溫濕度傳感器1個、土壤熱通量傳感器2個、土壤水分傳感器9個、土壤溫度傳感器9個、128W太陽能供電系統2套、無線傳輸模塊1套、安裝支架1套、系統軟件包1套。
● 系統供電：12V 100AH電池及128W太陽能板供電2套（標配）；
● 功耗：平均900 mA；
● 通訊方式：TCP/IP網絡、USB或RS232與計算機接口，支持GPRS等多種無線網絡連接；
● 工作環境：-40~80℃、0~100%RH（無冷凝）。

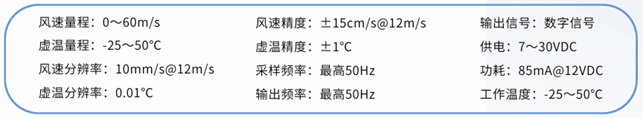

● 三維超聲風速儀：
1. 檢查和清潔傳感器：定期檢查超聲風速儀和紅外氣體分析儀的傳感器，確保沒有灰塵或其他污染物覆蓋在傳感器窗口上。對于紅外氣體分析儀，應特別注意光路的清潔，并更換干燥劑以保持內部環境的干燥；
2. 校準儀器：定期進行零點和量程校正，以確保測量數據的準確性。對于CO2/H2O分析儀，應使用高純度氮氣進行吹掃，以準備校準；
3. 檢查電子設備：檢查數據采集器及其他電子設備的狀態，包括干燥劑的更換，以保證電子設備的長期安全運行；
4. 軟件更新和數據備份：確保數據采集器的軟件是最新版本，并定期備份數據，以防止數據丟失；
5. 系統性能檢查：監控系統的性能指標，如信號強度和診斷值，確保所有讀數在合理范圍內；
6. 物理檢查：檢查系統的物理連接，包括電纜和支架，確保沒有損壞或磨損；
7. 環境適應性檢查：根據安裝地點的環境條件（如溫度、濕度、鹽霧等），采取相應的保護措施，如防雨網的安裝和更換。
應用案例

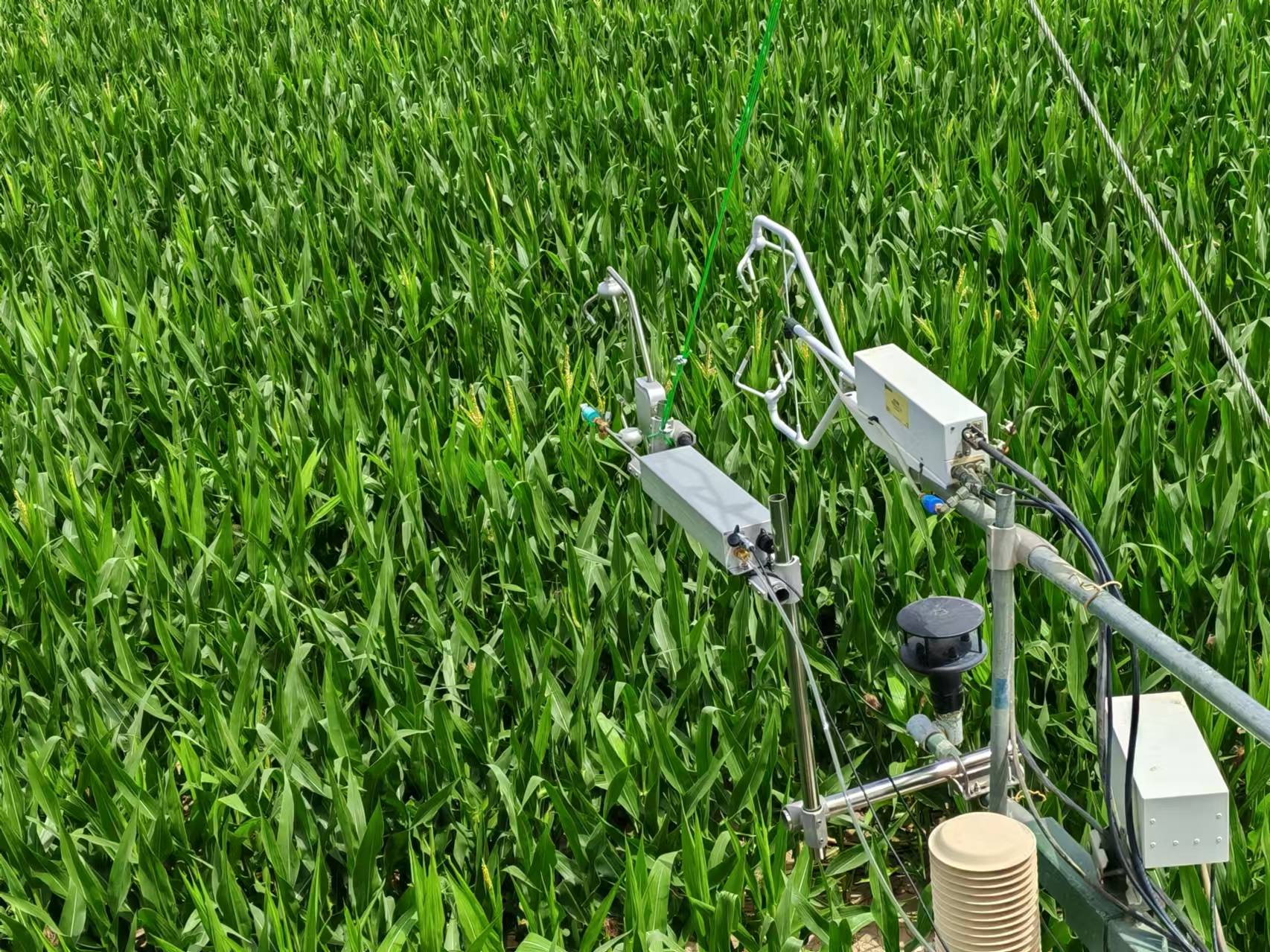

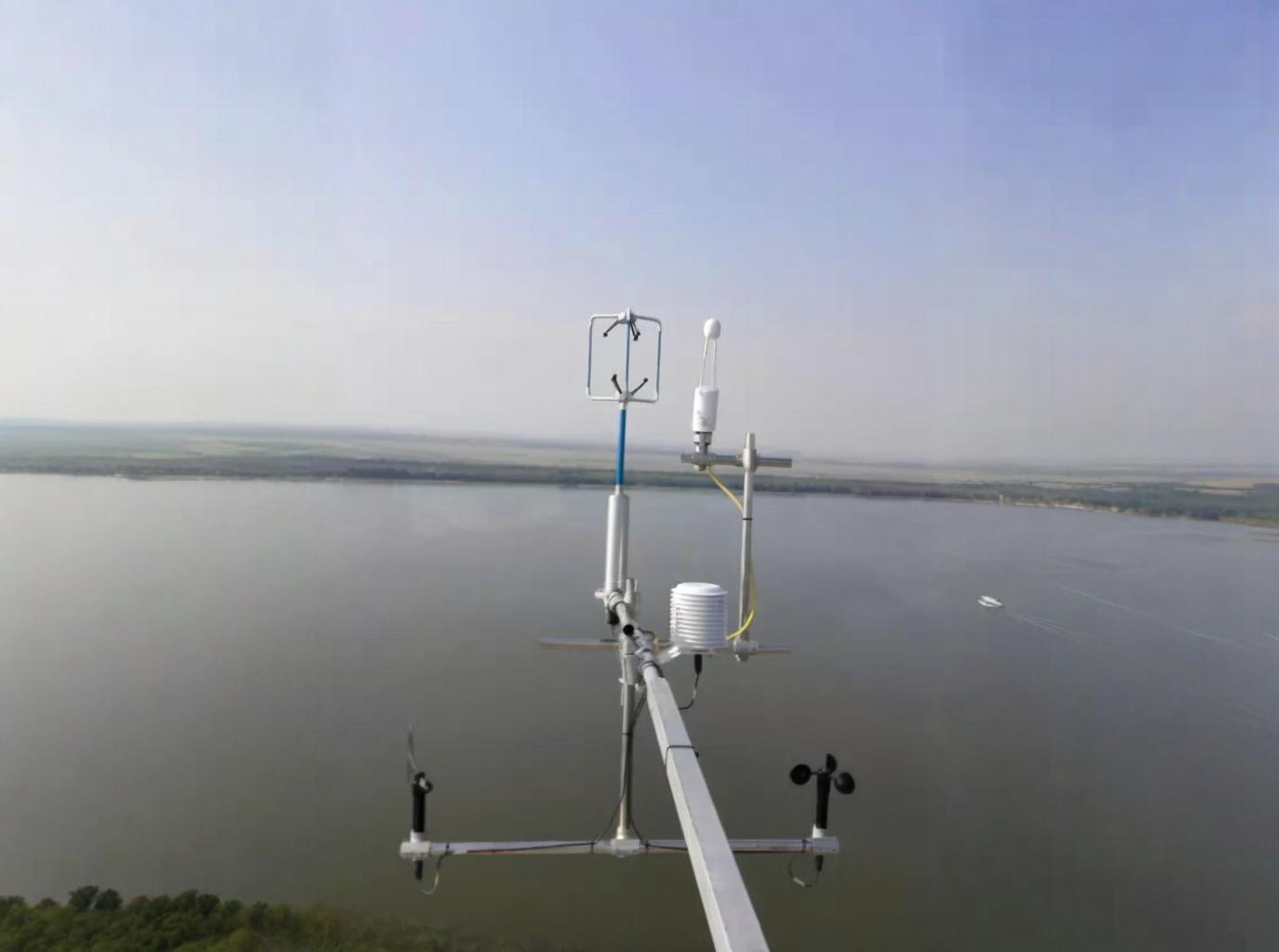

衡水氣象局濕地站

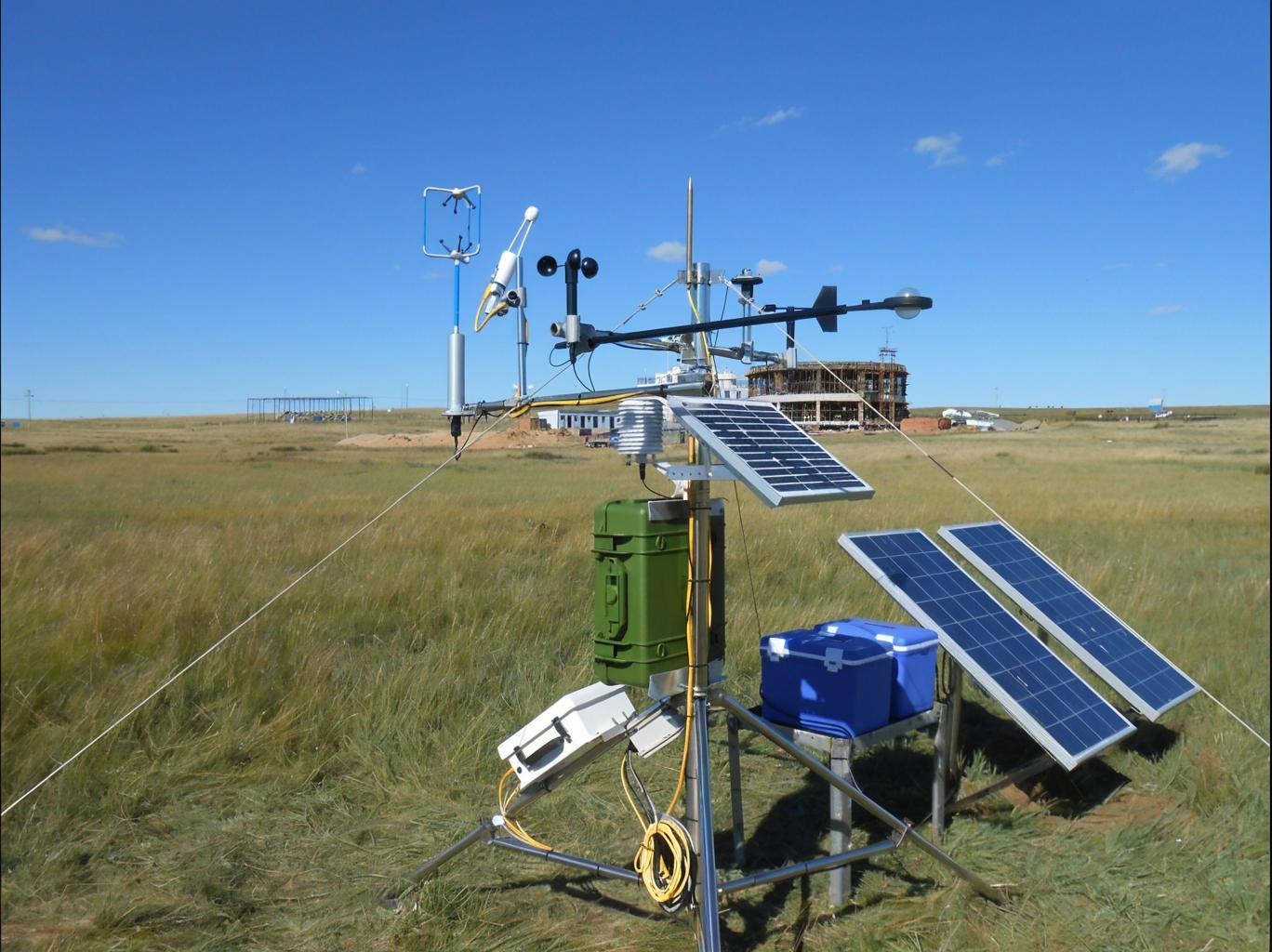

中國水利水電科學研究院內蒙站
