空氣質量環境監測系統
RR-9421空氣質量監測系統
本系統可全面監測空氣溫濕度、負離子濃度、空氣顆粒物PM2.5、PM10 濃度等要素；負離子采用吸入式電容法進行離子的捕獲和采集，計算出負離子個數（Ions/cm3）。空氣顆粒物采用光散射測量技術獲得粒子個數，計算出顆粒物的質量濃度（μg/m3）。
- 產品概述
- 技術參數
- 日常維護
適用于林業、氣象、生態及生活環境的評估， 實現對園林、景區、城市、森林、瀑布等環境的全天候自動測量。
功能特點：
1.負離子選用同軸式三重圓氣路結構，提高采集分辨率和穩定性；
2.負離子采用自動零點標定補償，出廠前進行滿量程多點標定，有效保證測量精度；
3.負離子支持RS-232或RS-485數字信號輸出，可選配SDI-12數字信號輸出；
4.負離子內置氣路除濕裝置，有效防止水汽凝結造成信號失真；
5.負離子內置負壓除塵裝置，同時增加臟污預警功能；
6.顆粒物內部吸氣方式進行空氣采樣，采用激光散射技術獲得粒子個數；
7.顆粒物有三種信號輸出方式可選，四種測量模式可選；
8.靈敏度高、響應快速；
9.測量數據可本地存儲，方便用戶下載分析。
系統主要包括：主機（帶無線傳輸模塊）、負離子傳感器、顆粒物傳感器、空氣溫濕度傳感器、風速傳感器、交流供電模塊、2米安裝支架、96×64cm單色LED室外顯示屏。
● 主機
2M存儲空間，可存儲50000條數據；
帶LCD顯示屏和功能按鍵，可現場查看實時數據結果；
可帶無線GPRS傳輸模塊；
采樣時間：1～3600s。
● 負離子
供電：9～30VDC或內部鋰電池；
功耗：動態測量<1.5W@12VDC（開啟風扇），<3W@12VDC（開啟防冷凝）
氣流：550～850cm3/s（可自動調節）；
離子濃度范圍：0～10×105Ions/cm3；
測量分辨率：10Ions/cm3@觀測值≤500Ions/cm3；50Ions/cm3@觀測值>500且≤3000Ions/cm3；
測量濃度誤差范圍：±20%；
電極輸入阻抗：＞1012Ω；
噪聲等級：38dB；
數據接口：RS-232或RS-485或SDI-12（選配）；
硬件防護等級：IP65；
靜電防護等級：EN 61326；
工作溫度：-40～70℃；存儲溫度：-20～50℃；
工作濕度：5%～95%；存儲濕度：5%～85%
● 顆粒物
額定電壓：5.0±0.1 VDC, 紋波小于 50mV；
功耗：< 160mA，待機時電流： < 30mA；
檢測粒徑范圍：0.3～10 μm；
PM2.5：
有效量程：0～1000μg/m3；
測量準確性：≤ 100μg /m3：±15μg/m3；
> 100μg /m3 且 ≤1000μg/m3：±15%讀數；
（25±2℃，50±10%RH，TSI8530，香煙，GBT18801-2015）；
測量精度：±10%；
使用壽命：常溫常壓下，激光管平均無故障壽命為22000小時；
溫度：工作溫度：-10～50℃；
儲存溫度：-20～60℃；
濕度：工作范圍：0～95%RH （非凝結）。
1. 監測站每月常規檢查維護１次，檢查設備主機等，發現損壞現象應及時維修，使之恢復正常；
2. 對設備主機的進出氣口、傳感器等零部件清潔維護；
3. 當設備主機數據顯示異常時，應對主機進行維修直至運行正常；
4. 設備主機顯示時間與北京時間相差大等于２分鐘時，及時調整設備主機內置時鐘至正常；
5. 當斷電或斷網恢復之后，及時檢查監測系統運行狀況；
6. 沙塵暴、霧霾天氣過后，及時對設備主機的零部件進行清潔維護；
7. 在雷電多發期前，對防雷接地、主機外殼接地等檢查維護。
應用案例

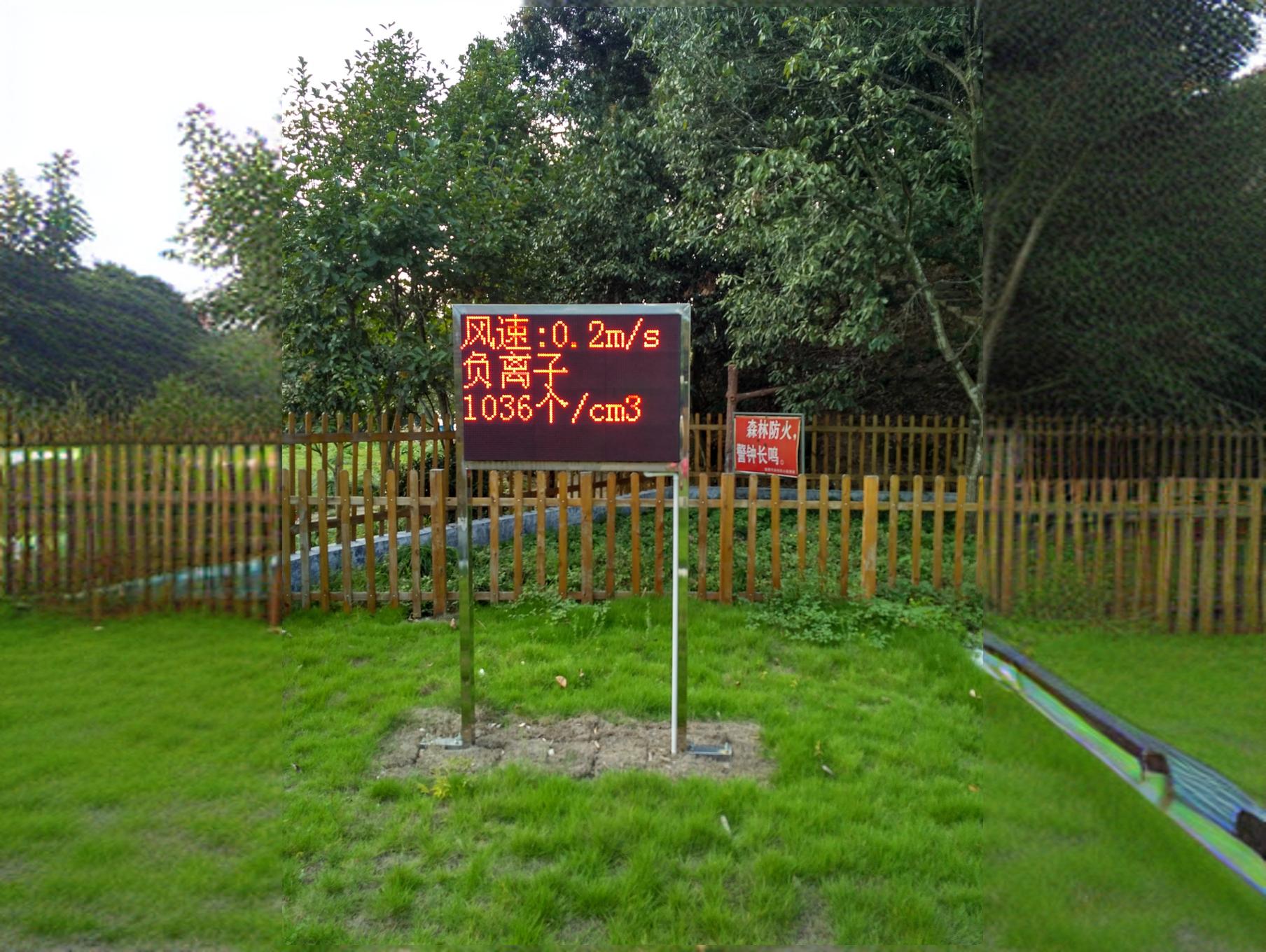

湖南長沙森林公園

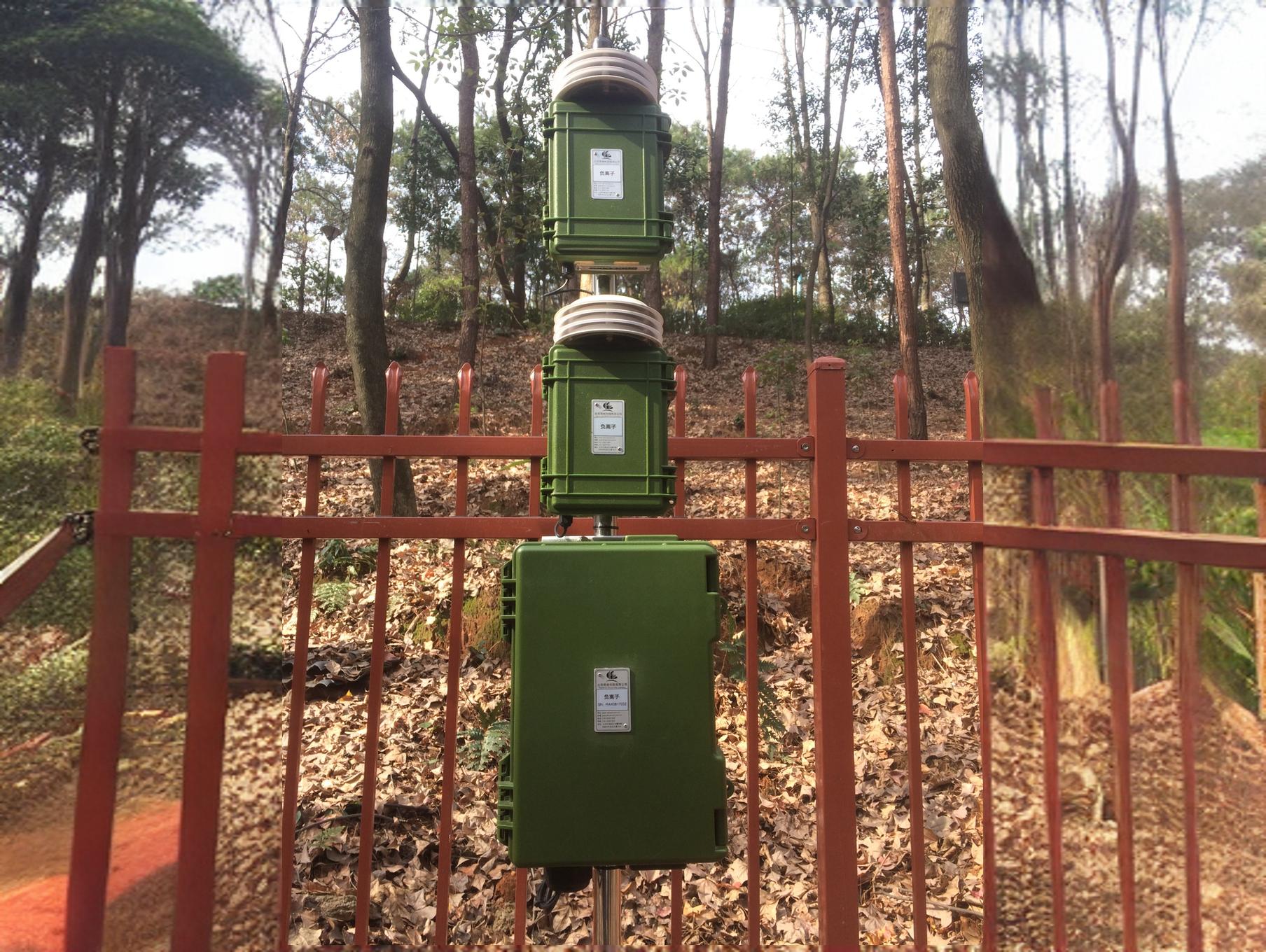

建德林場
建德林場

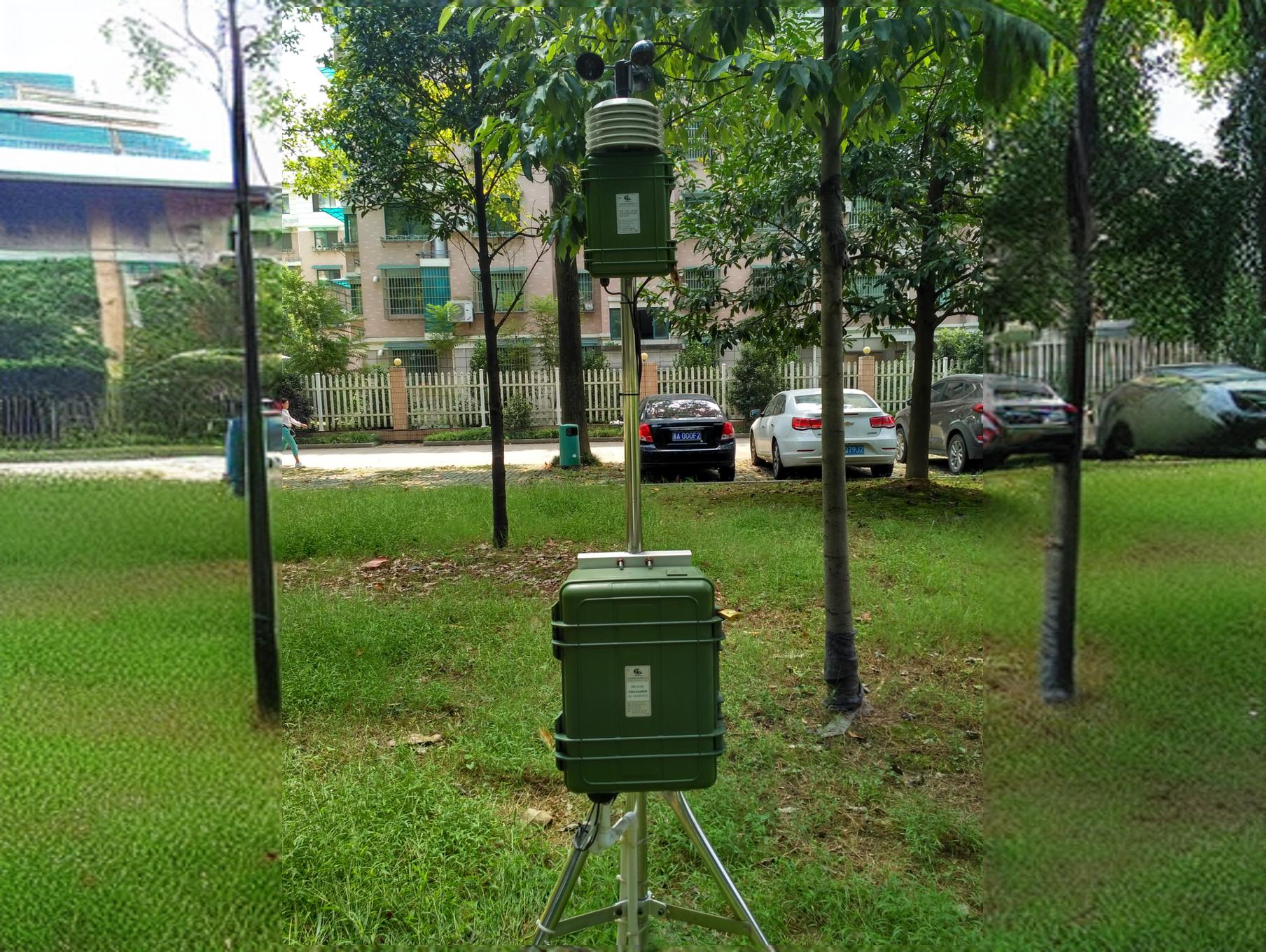

長沙亞林所
