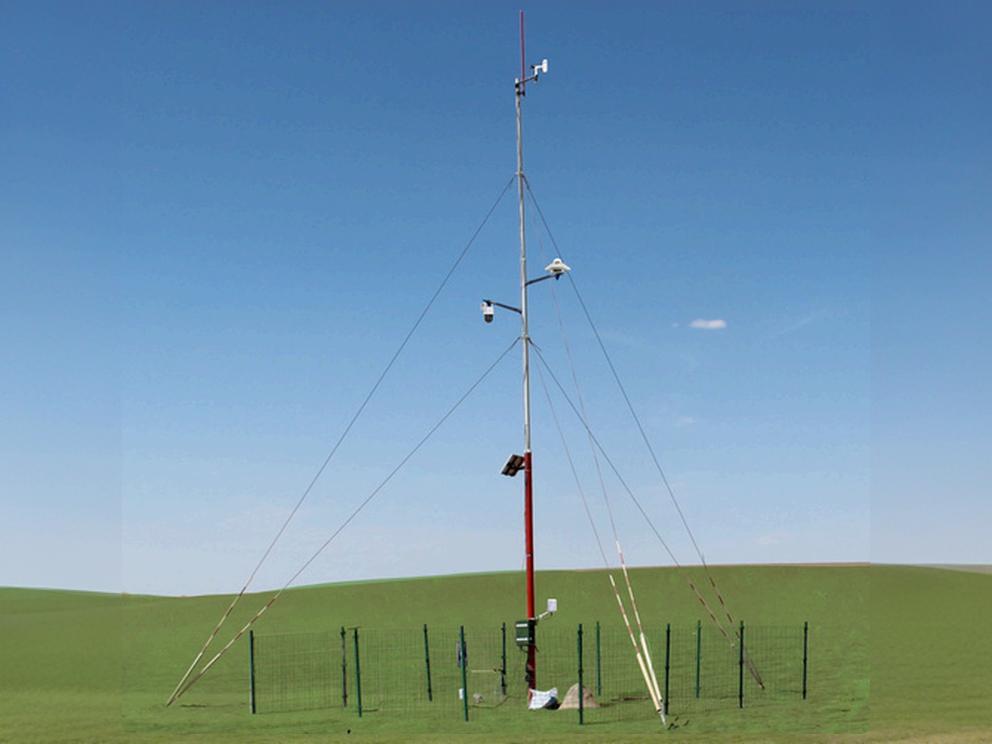

RR-9100FX 森林草原火險因子自動監測系統
RR-9100FX森林草原火險因子自動監測系統集成了智能傳感技術、數據采集技術及先進物聯網或北斗傳輸技術,旨在實現對森林火險因子全方位分層自動監測,并融合氣象要素監測,通過無線傳輸模塊對監測數據定時自動傳輸,全面、準確地對森林火險等級進行評估,精準預測大范圍森林火災險情。該系統還可依托省級應急管理綜合應用平臺,充分利用實時接入的森林草原火險監測預警數據,制作火險因子監測分析、火險等級評估、火險告警等數字化產品,實現與國家森林草原防滅火信息共享平臺對接,為科學指揮決策提供精準的森林草原 火險感知大數據支撐,實現森林草原火險自動監測與實時精準預警,提升本地區森林草原火災防范能力。
- 產品概述
- 技術參數
- 日常維護
為野外環境自動監測而設計的多通道通用型數據采集器。功耗低,性價比高,特別適用于野外氣 象、農業、林業、水文、軍事、交通、工業等環境的自動監測。數據采集器是由微處理器組成的測量單元,應能在林區惡劣環境下工作,可采集模擬量、數字量傳感器信號,支持兩路串行通訊口,具備自檢及自校正功能,以保證測量的準確性。
功能特點:
1.分鐘級數據無線傳輸,可選北斗短報文通訊服務;
2.觀測數據經采集器處理,可利用無線通信網絡定時存入現有森林草原火險預警系統數據庫;
3.支持傳輸時間間隔、傳輸目標地址、開關機等工作狀態的設置,能按指令向采集器發送存貯器內的觀測數據,采集和傳送的最小間隔為1分鐘;同時,能按指令要求隨時發送即時觀測成果及凋落物光譜圖像等;
4.具有自診斷功能,能夠?qū)Ω鱾鞲衅鳌⒐╇娤到y(tǒng)的自身工作狀態進行監測,并根據規定的編碼方式上傳至森林草原火險預警系統;
5.視頻監控設備具備人員自動識別及警示功能,實現遠程管理和通信,并能夠通過網絡遠程實時查看雨量桶、可燃物及土壤含水率視頻監控設備具備人員自動識別及警示功能,實現遠程管理和通信,并能夠通過網絡遠程實時查看雨量桶、可燃物及土壤含水率等森林草原火險因子監測設備,所采集的觀測數據及視頻監控數據,可直接存儲在采集設備中;
6.音頻畫面圖像支持可遠程實時查看。同時,支持按照日期時間調取森林草原火險因子監測設備的歷史視頻圖像數據;
7.數據采集器留有擴展接口,可根據需要增加紫外輻射、能見度等傳感器;可根據用戶的需求對設備的應用功能進行調整和配置;
8.系統可與森林草原火險監測預警平臺組成火險等級預報體系,于數字平臺中以圖形方式顯示各森林草原火險監測站的位置、名稱、運行狀況,并自動生成管理區域內的溫度、濕度、風速、降水量等各觀測氣象因子的等值線專題圖;
9.設備具有斷電重啟功能,電量不足停機,恢復電量能自動啟動;
10.整套設備采用等電位設計,各觀測傳感器、電源模塊、通信模塊與風桿絕緣;風桿具有良好的接地,符合國家野外設備防雷相關技術規范的要求,接地電阻小于10歐姆;
11.太陽能板具備陰天發電功能,蓄電池能確保在連續20天陰雨天氣情況下系統運行的供電。
該系統按照《森林火險監測站技術規范》(LY/T 2579-2016)、《森林火險因子采集站建設及采集技術規范》(LY/T 2665-2016)進行設計。

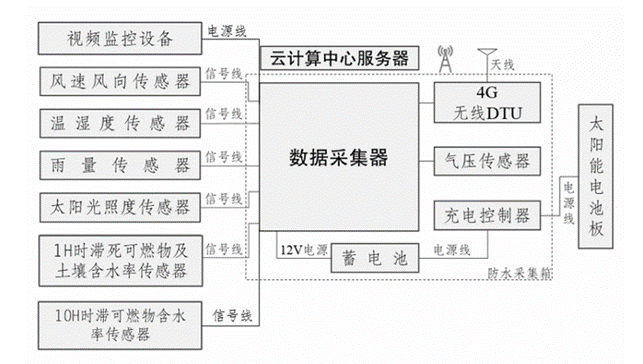

系統架構
附件:包括接插件、避雷器、風桿、太陽能板、儀器箱、基座、支架和圍欄。
模擬通道:8~16個,脈沖通道:6個;
采樣時間:1s~18h;
顯示:LCD液晶顯示;
內存:自帶512K位EEPROM支持外擴SD卡,最大支持32G;
電源:太陽能電池板:12V 128W,免維護蓄電池:不小于12V 100AH;所有部件共用同一電源,確保整個監測站的觀測、通信和供電系統處于等電位狀態。
傳感器類型:可連接模擬、脈沖、電阻等多種信號傳感器;
通訊接口:USB接口,可選RS232或RS485;
數據格式:TXT或Excel,方便后期處理;
工作環境:-40~80℃,0~100%RH,防塵防水等級:IP68。
森林草原火險自動監測系統中,需要定期進行清潔和維護的部件主要包括:
1. 火災報警探測器:這些探測器容易受污染積聚灰塵,影響其可靠性,可能導致誤報或漏報。因此,應定期進行清洗,特別是在容易受到污染的環境中,清洗周期應較短;
2. 報警控制柜:應每天進行檢查,以確保及時發現并處理問題,保證系統的正常運行;
3. 噴頭和管道:噴頭上的塵埃可能影響其感應效果,而管道則需要定期檢查以防止堵塞。應每月對噴頭進行外觀檢查,并定期清洗管道;
4. 氣體儲存瓶和控制閥:應定期檢查氣體儲存瓶的壓力是否正常,并清潔管道及噴嘴,確保控制閥啟閉靈活;
5. 電氣連接和轉換開關:所有的電氣連接和手動、自動轉換開關應定期檢查,以確保它們處于正常工作狀態;
6. 非消防電源功能:應進行強制切斷非消防電源功能的試驗,以驗證系統在緊急情況下的響應能力;
7. 定期的清潔和維護有助于確保森林草原火險自動監測系統的準確性和可靠性,從而有效地預防和監控火災風險。
